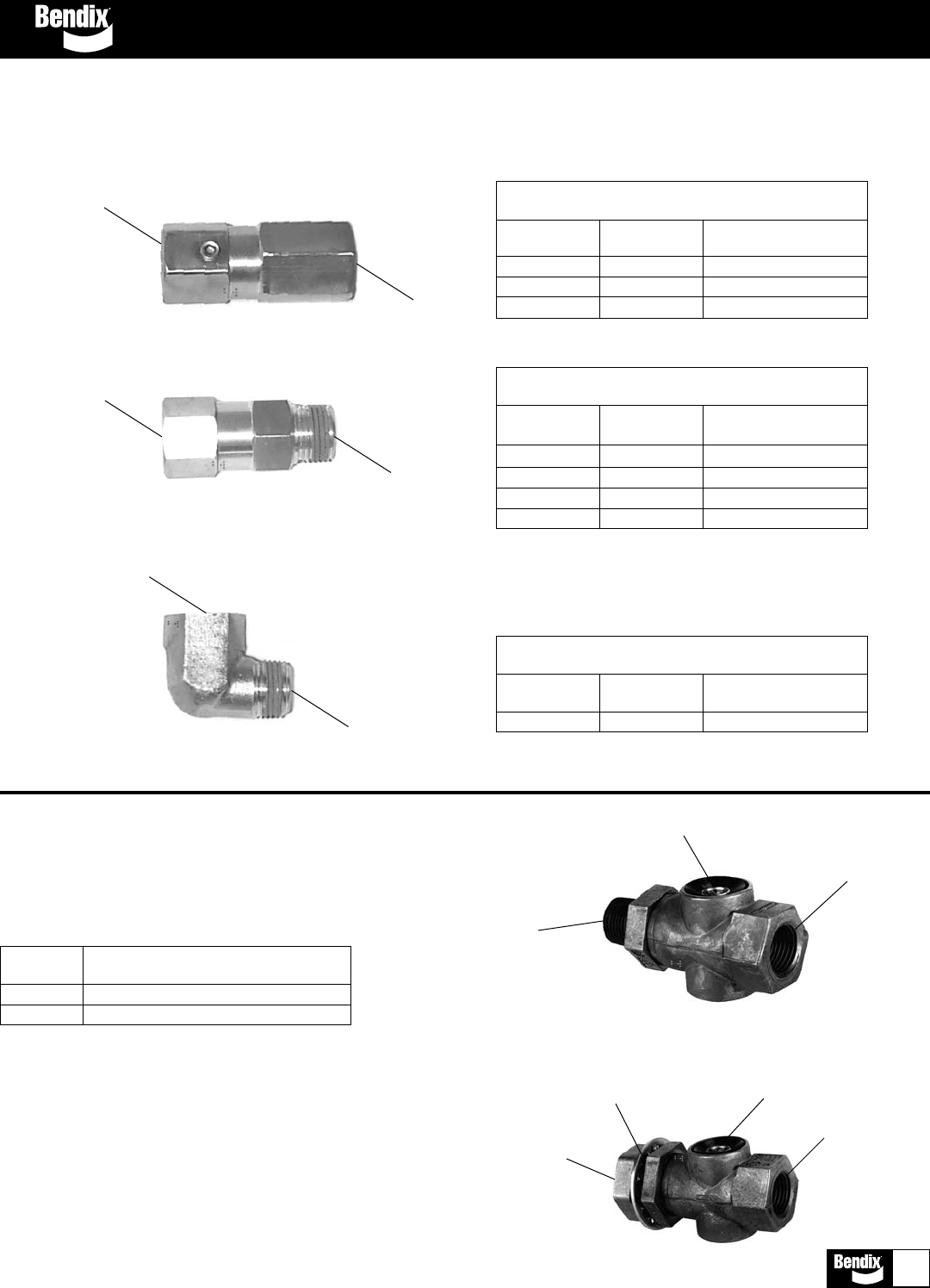

Válvulas de retención (check) Componentes del sistema de aire 03

Válvulas de retención (check) sencillas – Las válvulas SC-3

™

reemplazan tanto

las válvulas SC-1

™

como las SC-2

™

Válvula de retención (check) sencilla:

Admisión hembra – Salida macho

Servicio nuevo

A B Números de partes

1/4" 1/8" 800374

1/4" 1/4" 800375

3/8" 3/8" 800373

1/2" 1/2" 800372

Válvula de retención (check) sencilla:

Admisión hembra – Salida hembra

Servicio nuevo

A B Números de partes

1/4" 1/4" 801144

1/2" 1/2" 800370

3/4" 3/4" 800369

Válvula de retención (check) sencilla:

Admisión hembra – Salida macho

Servicio nuevo

A B Números de partes

1/2" 1/2" 800376

V.M.R.S. 13-010-013

Válvula de escape rápido en línea recta QR-L

™

V.M.R.S. 13-010-008

Admisión A

Salida B

Admisión A

Salida B

Escape

1/2" P.T.

1-1/8" UNS

3/8" P.T.

1/2" P.T.

Montaje directo

Montaje de cartela o de esqueleto

No. de parte

de servicio Descripción

800332 Montaje de cartela o de esqueleto

800333 Montaje directo

1/2" P.T.
