10. Déposer le ressort de la soupape d’aspiration (15) et la

soupape d’aspiration et d’échappement (16).

11. Le cas échéant, déposer la vis (17), la rondelle (18) et

le diaphragme (19) de l’oriﬁ ce d’échappement.

DÉPOSE DES DEUX SOUPAPES ANTIRETOUR SIMPLES

« A » ET « B »

REMARQUE : Les Figures 2 et 4 illustrent la soupape

antiretour « A » et la soupape antiretour

« B » hors de leur position, aux ﬁ ns de

l’illustration.

12. Déposer les deux bouchons de tuyau à tête creuse de

9,52 mm (3/8 po) qui retiennent les deux soupapes

antiretour simples dans le corps.

13. Déposer les deux ressorts de soupape antiretour (20)

et les soupapes antiretour en caoutchouc (21).

DÉMONTAGE DE LA VALVE SR-4

™

TYPE 2

(SE REPORTER À LA FIGURE 5)

1. Déposer et conserver les huit vis d’assemblage qui

maintiennent en place les deux dispositifs de retenue de

ressort. Déposer les dispositifs de retenue de ressort,

puis les ressorts (1 et 2) en prenant note des différences

et de la cavité d’où ils ont été enlevés. (Un est codé

couleur vert et l’autre blanc.)

2. Utiliser des pinces pour saisir la surface soulevée

des deux ensembles de pistons (3) et les déposer de

l’enveloppe du corps de la valve.

3. Se reporter à la Figure 5. Avec une clé Allen de 7,94

mm (5/16 po), déposer les quatre bouchons de tuyau de

9,52 mm (3/8 po) de la valve SR-4

™

. (Trois sont situés

dans le corps principal et un est le bouchon d’extrémité.)

Les remorques sans fonction antiaccumulation n’auront

pas de soupape antiretour dans le couvercle d’extrémité.

Déposer les quatre ensembles de soupape antiretour (4),

une sous chacun des bouchons de 9,52 mm (3/8 po).

4. Prendre note et marquer la position du couvercle

d’extrémité sur le corps. Déposer les quatre vis

d’assemblage qui retiennent le couvercle d’extrémité.

Déposer le couvercle d’extrémité du corps. Déposer

l’anneau de scellement (5) du couvercle d’extrémité.

5. Déposer le gros piston de son alésage en saisissant la

toile avec une paire de pinces et en tirant. Déposer le

ressort (6) de la base de l’alésage. Déposer les joints

toriques (7 et 8) du piston.

6. Déposer l’ensemble de soupape antiretour du corps

principal en serrant légèrement le corps dans un étau

et en tournant l’ensemble de la soupape dans le sens

antihoraire avec une clé de 31,7 mm (1-1/4 po). Déposer

le ressort (9) et la soupape d’aspiration/d’échappement

(10) du logement. Déposer le joint torique (11) du

diamètre extérieur de l’ensemble de la soupape.

7. Avec une paire de pinces pour anneau élastique

du diamètre intérieur, déposer l’anneau élastique à

l’extrémité de l’ensemble de la soupape antiretour.

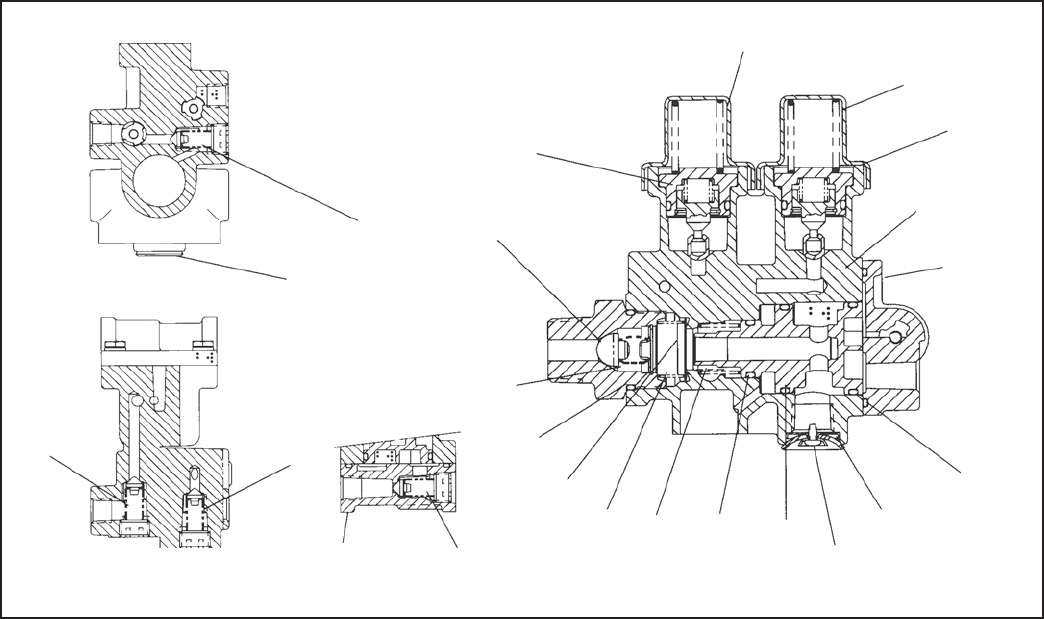

FIGURE 5 SCHÉMAS EN CARTOUCHE – VUES DES EMPLACEMENTS DES QUATRE ENSEMBLES DE SOUPAPE

ANTIRETOUR (4)

CAPUCHON

D’EXTRÉMITÉ

ÉVACUATION

CORPS

CAPUCHON

D’EXTRÉMITÉ

ÉVACUATION

CAPUCHON

D’EXTRÉMITÉ

1 2 3 4 5 6 7 8
